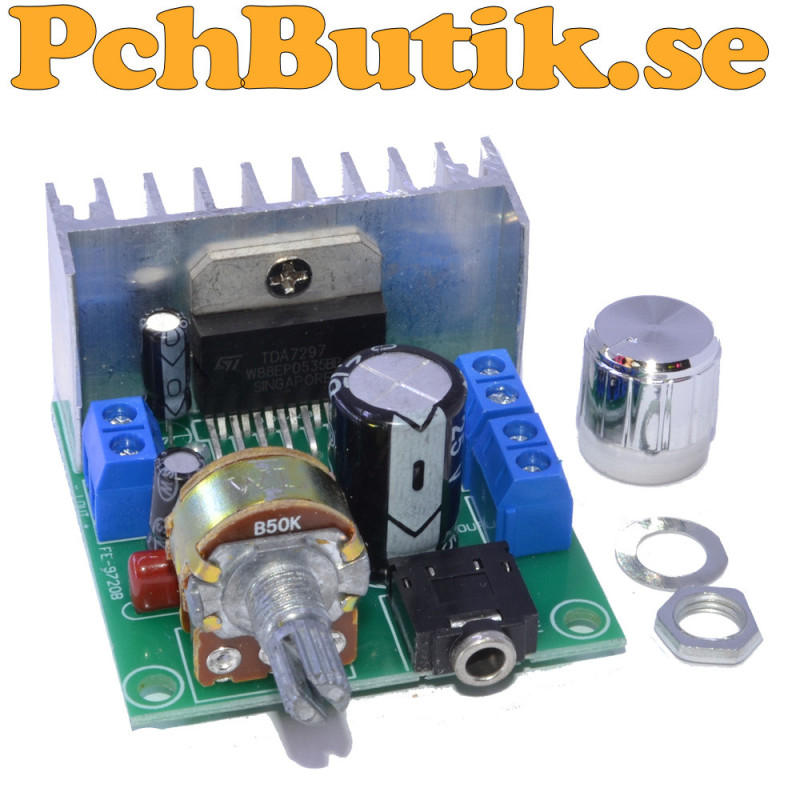

TDA7297 stereoförstärkarkort 15 W + 15 W för 9 till 15 V

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

TDA7297 Power Amplifier Board är ett kompakt stereoförstärkarkort baserat på TDA7297. Kortet har två ljudkanaler och är avsett för mindre ljudsystem, högtalarbyggen, DIY projekt och andra elektronikkonstruktioner där en enkel och kompakt ljudförstärkare behövs.

Förstärkarkortet är specificerat för AC eller DC 9 till 15 V, med 12 V DC som rekommenderad matningsspänning. En strömförsörjning på 2 A eller mer rekommenderas för att kunna ge tillräcklig ström vid högre uteffekt. Uteffekten är specificerad till 15 W + 15 W och kortet är avsett för högtalare med 4 till 8 ohms impedans.

Kortet har en integrerad kylare med en höjd på cirka 40 mm. Kortets kompakta storlek på 48.7 x 48 mm gör det enkelt att bygga in i olika ljudprojekt.

Om kortet matas med AC är det viktigt att känna till att detta utförande endast har en diod för likriktning. AC matas därför inte genom en vanlig fullvågslikriktare utan ger halvvågslikriktning. Detta kan ge större spänningsrippel och ökad risk för 50 Hz brum i ljudet. Vid AC matning beror resultatet bland annat på filterkondensatorernas kapacitet och belastningen.

12 V AC kan dessutom ge cirka 17 V toppspänning före diodens spänningsfall. Därför bör AC matning endast användas efter kontroll av kortets faktiska konstruktion och tillåtna spänning. För lägsta risk för nätbrum och enklast matning är 12 V DC ett bättre alternativ.

TDA7297 kortet passar för exempelvis stereoförstärkare, mindre högtalarsystem, experimentbyggen och andra projekt där en färdig tvåkanalig effektförstärkare önskas.

Fakta.
Förstärkarkrets: TDA7297
Antal kanaler: 2
Uteffekt: 15 W + 15 W
Matningsspänning: AC eller DC 9 till 15 V
Rekommenderad DC spänning: 12 V
Rekommenderad strömförsörjning: 2 A eller högre
Högtalarimpedans: 4 till 8 ohm
Kortstorlek: 48.7 x 48 mm
Kylare höjd: 40 mm
Likriktning: En diod
Likriktningstyp vid AC: Halvvågslikriktning
Risk för brum vid AC: Högre än vid DC beroende på filtrering
Rekommenderad matning: 12 V DC
Användning: Stereoljudförstärkare
Typ: Power Amplifier Board

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 51 gram.
