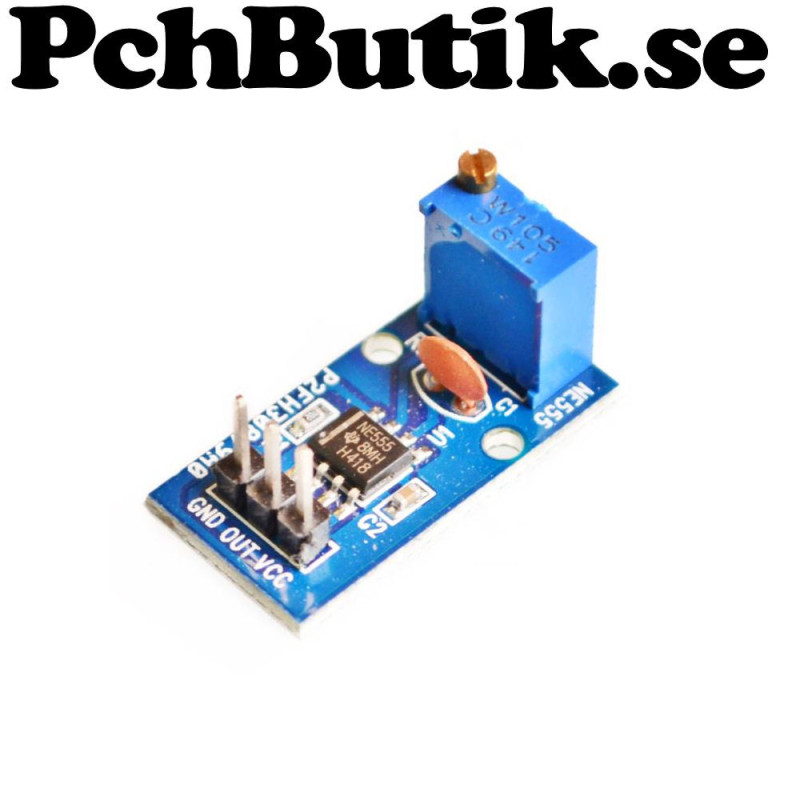

NE555 pulsgenerator med justerbar frekvens

En bekväm NE555-pulsgenerator med justerbar frekvens är en enkel elektronisk krets som används för att skapa en fyrkantsvåg (pulssignal).
Frekvensen kan ändras steglöst.

Fakta.
Typ: pulsgenerator
Drivspänning: 5 till 12 Volt DC
IC: NE555
Frekvensområde: ca: 20 Hz till 24KHz
Pinnar: GND, OUT och VCC
Potentiometer: 1M Ohm
PCB storlek: ca. 12 x 29 mm
Montering: 2 hål


Om produkten.
Vikt: cirka 6 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1461
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2026-01-05 Sänkt pris på produkten. Från 29 till 15 Kr
2026-01-05 Produktens info uppdaterad.


AI genererad text.
NE555 som frekvensgenerator från ca 20 Hz till 24 kHz med en 1 MΩ potentiometer.
NE555 i astabilt läge använder två motstånd och en kondensator.
Kretsen bygger på NE555-timern, kopplad i så kallat astabilt läge.
I detta läge växlar utgången automatiskt mellan hög och låg nivå utan extern styrning. Frekvensen bestäms av två motstånd och en kondensator. Genom att ersätta ett av motstånden med en potentiometer kan man justera frekvensen.
