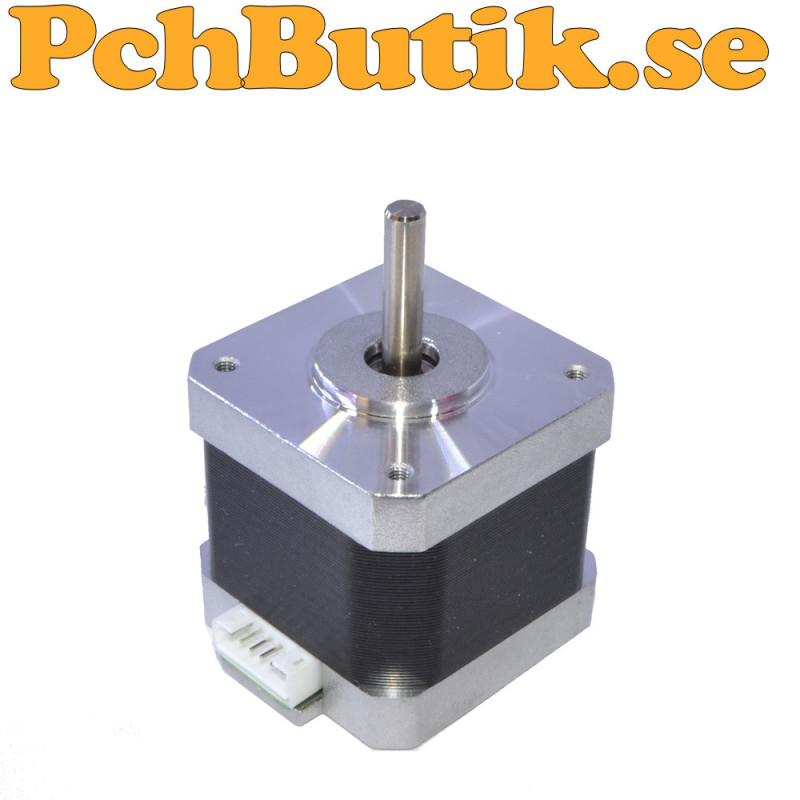

NEMA 17 hybridstegmotor 17HS4401 med 1,8 graders stegvinkel och 1,5 A märkström

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

17HS4401 är en NEMA 17 hybridstegmotor med två faser och 1,8 graders stegvinkel. Motorn är avsedd för applikationer där noggrann positionering och kontrollerad rotation krävs, exempelvis CNC-maskiner, 3D-skrivare, robotik, automation och olika elektronik- och DIY-projekt.

Motorn är en bipolär hybridstegmotor med två separata lindningar och är lämplig för användning tillsammans med en strömreglerande stegmotordrivare. En drivare kan exempelvis matas med 12 V eller 24 V och samtidigt reglera strömmen genom motorlindningarna. Högre matningsspänning till drivaren kan ge bättre prestanda vid högre varvtal eftersom strömmen kan byggas upp snabbare i lindningarna.

Motorns märkspänning är 3,3 V DC och märkströmmen är 1,5 A per fas. Märkspänningen ska inte förväxlas med driverns matningsspänning. Märkspänningen beskriver den ungefärliga spänningen över motorlindningen vid märkström och kan relateras till lindningens resistans. Motorn ska normalt inte anslutas direkt till ett nätaggregat utan användas tillsammans med en lämplig strömreglerande stegmotordrivare.

Stegvinkeln på 1,8 grader innebär att motorn har 200 fullsteg per varv. Med mikrostepping kan varje steg delas upp i flera mindre steg för mjukare gång och högre upplösning. Mikrostepping innebär dock inte automatiskt motsvarande ökning av den mekaniska positionsnoggrannheten.

Motorlängden är också en viktig egenskap hos stegmotorer. En längre motor av samma serie är normalt konstruerad för högre hållmoment och vridmoment, men motorlängden är inte ensam ett exakt mått på motorns styrka. Vid jämförelse mellan olika modeller bör framför allt hållmomentet anges av tillverkaren användas.

Den angivna fasresistansen på 2,22 ohm används tillsammans med märkströmmen för att beskriva motorns elektriska egenskaper. Vid 1,5 A ger resistansen en resistiv spänning på cirka 3,33 V över en fas, vilket stämmer väl med den angivna märkspänningen på 3,3 V. Den resistiva effekten blir cirka 5 W per aktiv fas.

Fakta.
Modell: 17HS4401
Motortyp: Hybridstegmotor
Storlek: NEMA 17
Höjd kropp: 40 mm
Axel diameter: 5 mm
Axel form: D, 4.5 mm
Axel längd: 21 mm
Antal faser: 2 faser
Stegvinkel: 1,8 grader
Antal fullsteg per varv: 200
Märkspänning: 3,3 V DC
Märkström: 1,5 A per fas
Fasresistans: 2,22 ohm plus eller minus 10 procent vid 20 grader C
Drivning: Strömreglerande stegmotordrivare
Motortyp elektriskt: Bipolär
Användningsområden: CNC, 3D-skrivare, robotik, automation och elektronik

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 305 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1904
