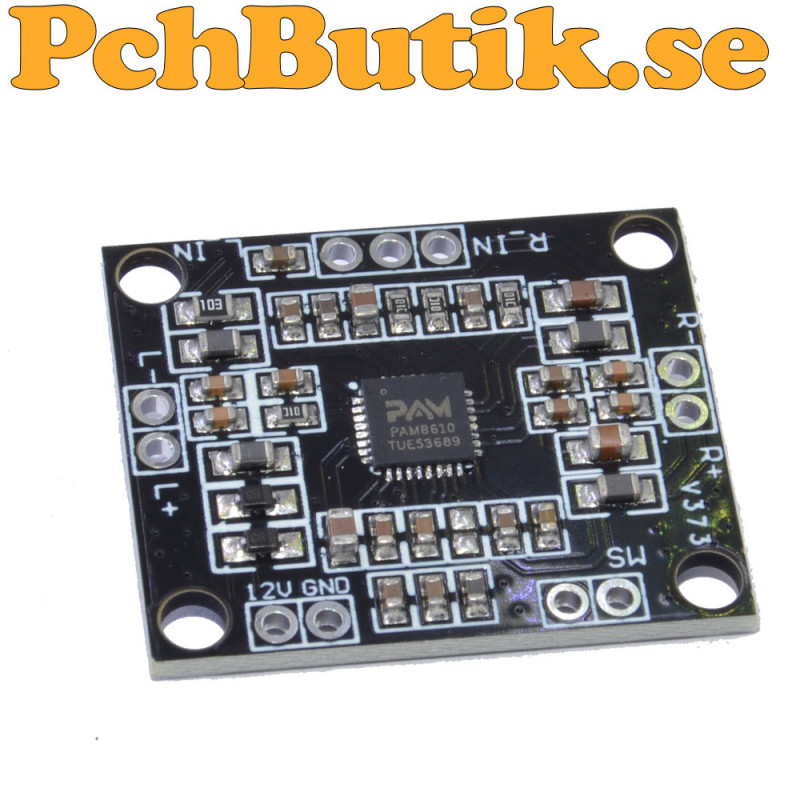

PAM8610 2×15 W digital stereoförstärkare

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

PAM8610 Dual Channel Power Amplifier Board är ett kompakt digitalt stereoförstärkarkort för ljudprojekt och andra tillämpningar där en liten och energieffektiv ljudförstärkare behövs.

Förstärkaren har två separata ljudkanaler och är baserad på PAM8610. Den kan användas för att driva två högtalare och är avsedd för högtalarimpedanser på 4–8 ohm. Vid 8 ohm är den angivna uteffekten 10 W per kanal under angivna förhållanden.

Kortet drivs med en likspänning på 7–15 V och har hög verkningsgrad, vilket gör det lämpligt för batteridrivna och kompakta ljudprojekt. Den låga viloströmmen bidrar till att minska strömförbrukningen när hög uteffekt inte behövs.

Frekvensområdet är 20 Hz–20 kHz, vilket täcker det normala hörbara ljudområdet. Ingångsimpedansen på 15 kOhm gör kortet lämpligt för anslutning till ljudutgångar från mikrokontrollers, DAC-moduler, mediaspelare och andra ljudkällor.

Den kompakta konstruktionen gör förstärkarkortet användbart i egenbyggda högtalare, mindre ljudsystem, Arduino- och ESP32-projekt samt andra elektronikkonstruktioner där utrymmet är begränsat.

Fakta.
Produkttyp: Digitalt stereoförstärkarkort
Förstärkarkrets: PAM8610
Antal kanaler: 2
Matningsspänning: DC 7–15 V
Uteffekt: 10 W + 10 W vid 8 ohm
Högtalarimpedans: 4–8 ohm
Verkningsgrad: Upp till 90 %
Avstängningsström: 4 µA
Viloström: 20 mA
Signal/brusförhållande: 86 dB
Total harmonisk distorsion (THD): 0,1 % vid 5 W, 1 kHz och 8 ohm
Frekvensområde: 20 Hz–20 kHz
Ingångsimpedans: 15 kOhm
Utgångsimpedans: 4–8 ohm
Kortets storlek: 30 × 25 × 2,5 mm
Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 8 gram.
