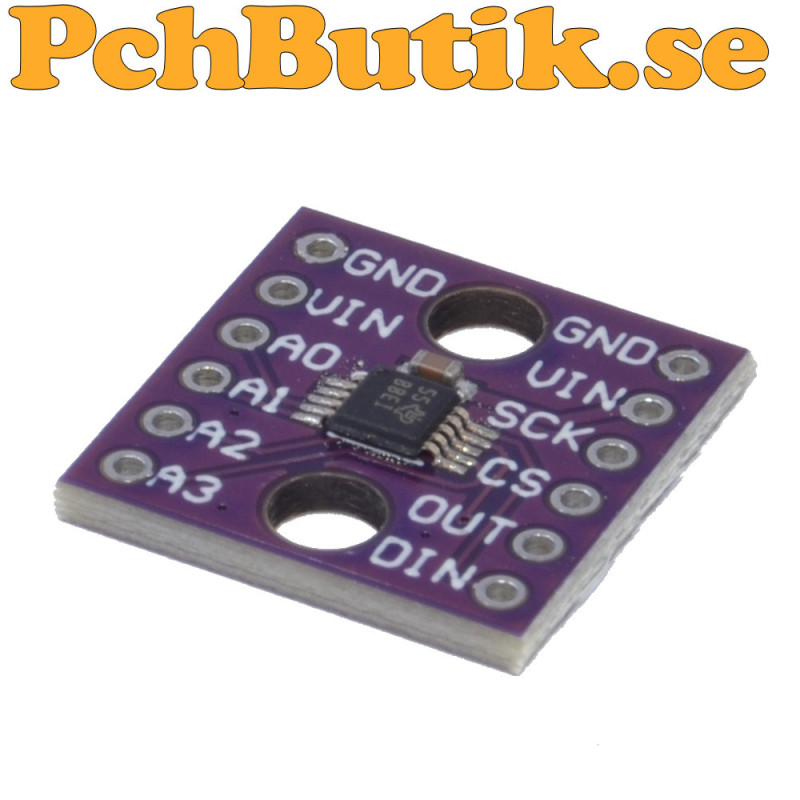

ADS1118 16 bitars ADC modul med SPI och intern temperatursensor

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

ADS1118 är en högupplöst 16 bitars analog till digital omvandlare för noggrann mätning av analoga signaler. Modulen är baserad på ADS1118 och använder SPI för kommunikation med en mikrokontroller. Den passar bland annat Arduino, ESP32 och andra mikrokontrollersystem.

ADS1118 har fyra analoga ingångar som kan användas för single ended mätning eller differentialmätning. Den inbyggda programmerbara förstärkaren gör det möjligt att välja olika mätområden för att anpassa ADC:n till den signal som ska mätas. Detta gör modulen lämplig för både små och större analoga spänningar.

Med 16 bitars upplösning kan ADS1118 ge upp till 65536 digitala mätvärden. Vid ett mindre valt mätområde kan mycket små spänningsförändringar detekteras. ADC:n använder en delta sigma omvandlare och har en programmerbar samplingshastighet på upp till 860 mätningar per sekund.

ADS1118 har även en inbyggd temperatursensor som kan användas för att mäta temperaturen i själva kretsen. Temperaturfunktionen har en upplösning på 0,03125 grader Celsius och en angiven noggrannhet på 0,4 grader Celsius.

Modulen drivs med 2,0 till 5,5 V och har låg strömförbrukning. Den kan därför användas i både 3,3 V och 5 V system. Modulen är ett bra alternativ när en mikrokontroller behöver en ADC med högre upplösning och bättre mätmöjligheter än en vanlig inbyggd ADC.

SPI gränssnittet gör det möjligt att ansluta ADS1118 tillsammans med andra SPI enheter, exempelvis displayer, minneskort och andra sensorer. Modulen är därför användbar i mätinstrument, dataloggrar, batterimätning, temperaturmätning och olika elektronikprojekt.

Fakta.
Krets: ADS1118
Funktion: 16 bitars analog till digital omvandlare
ADC upplösning: 16 bitar
Antal analoga ingångar: 4
Ingångslägen: Single ended och differential
Kommunikation: SPI
Matningsspänning: DC 2,0 till 5,5 V
Strömförbrukning: Cirka 150 uA
Programmerbar förstärkare: Ja
ADC arkitektur: Delta sigma
Maximal samplingshastighet: 860 mätningar per sekund
Intern temperatursensor: Ja
Temperaturupplösning: 0,03125 grader Celsius
Temperaturnoggrannhet: 0,4 grader Celsius
Arbetstemperatur: -40 till 125 grader Celsius
Modulstorlek: 16 x 16,6 x 2,43 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 6 gram.
